DMZ망에 APT Mirror 서버 구축하기





GNS3로 간단한 네트워크망 구성 실습하기





이전 포스팅에서 GNS3로 간단한 네트워크 망을 구축해보았다.

구축한 망에 Apt Mirror 서버를 구축해보자.

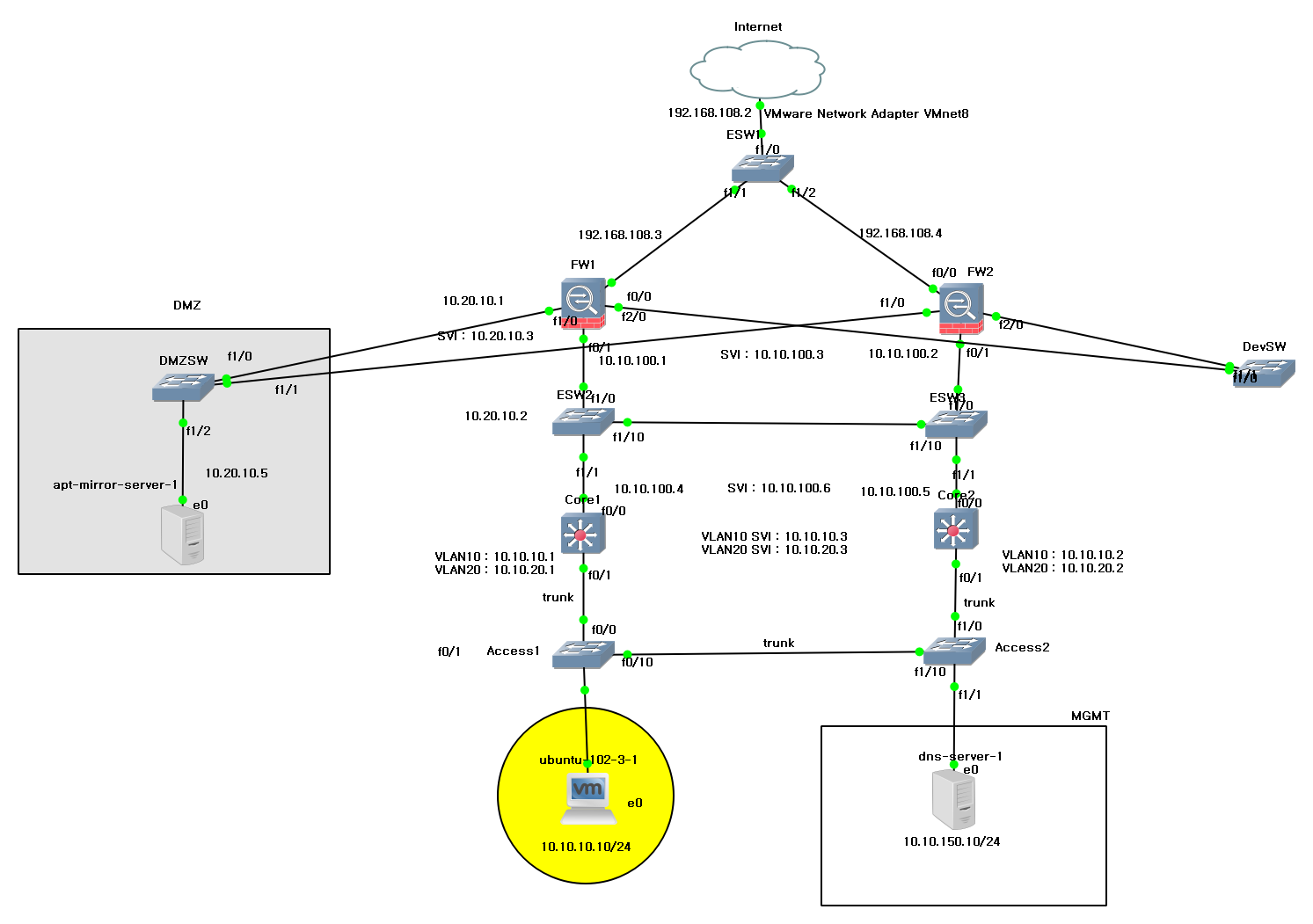

구성도는 위와 같다.



*DMZ망 - APT Mirror 서버

*내부망  - 운영망 - 우분투 서버 ( VLAN10, 노란색원 )

             - 관리망 - DNS 서버 ( MGMT )





외부와 접근 가능한 DMZ망에 Apt Mirror 서버를 구축하고

내부망에 위치한 우분투 서버는 DNS 서버로부터 IP를 받아 Apt Mirror 서버에 접근하도록 구성할 것이다.







APT Mirror 서버 구축하기



1. apt-mirror 패키지 설치하기

# apt-mirror 패키지를 설치한다.
sudo apt update
sudo apt install apt-mirror





2. 미러링할 apt 저장소 설정하기

vi /etc/apt/mirror.list





어떤 APT 저장소를 미러링할지 선택해야 한다.

APT 미러서버의 클라이언트가 될 우분투 서버의 /etc/apt/sources.list를 확인하면 된다.

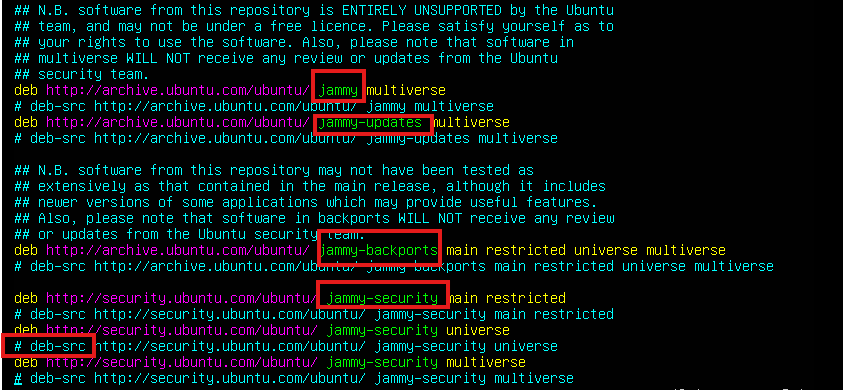

내부망 우분투 서버의  /etc/apt/sources.list





jammy, jammy-updates, jammy-backports, jammy-security를 바라본다. 그리고 deb-src는 소스를 가져오는 것이므로 주석처리 되어 있다. 그러므로 아래와 같이 /etc/apt/mirror.list에 주석처리를 해주었다.

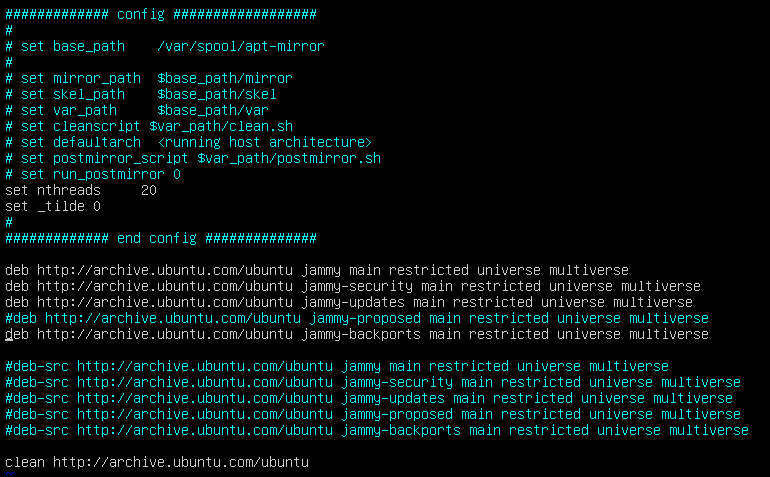

mirror 서버의 /etc/apt/mirror.list





3. 미러링 하기

sudo apt-mirror

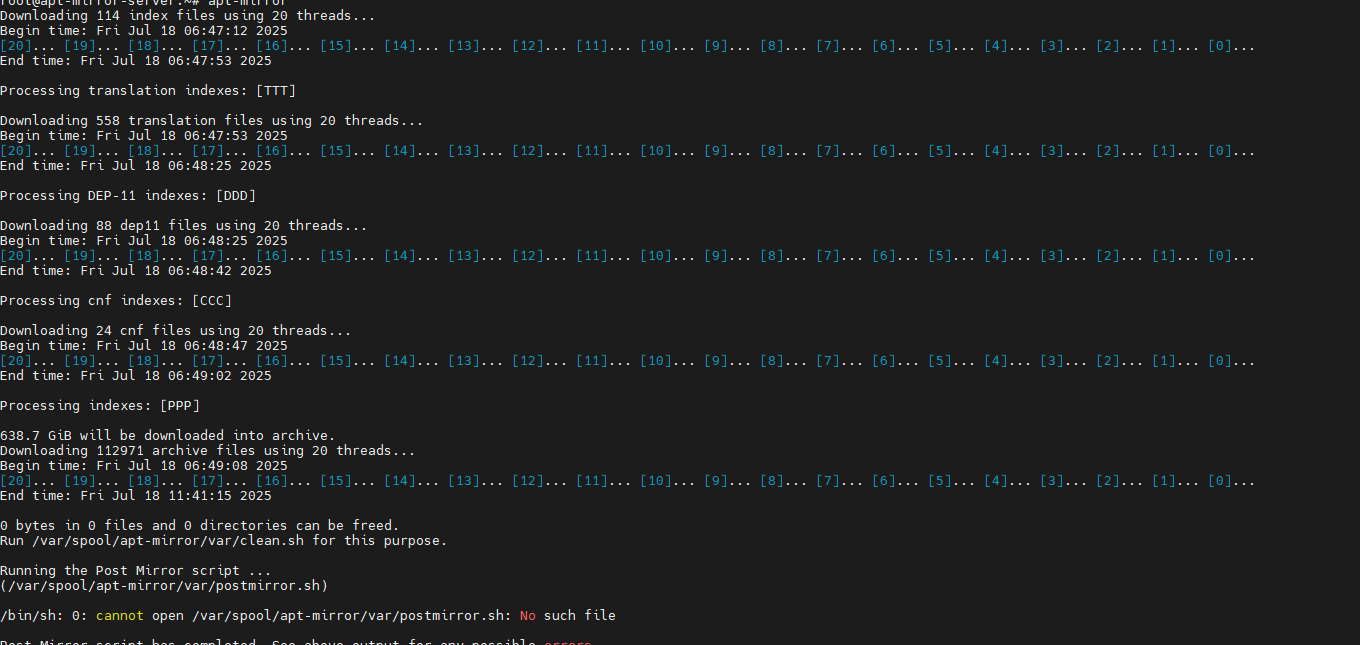

미러링을 하려면 패키지를 저장할 많은 공간이 필요하다. 700GB - 900GB 정도 필요하므로 미리 준비를 해놓아야 한다.









4. 웹서버(nginx) 구축하기



#nginx 설치하기
sudo apt update
sudo apt install nginx

#nginx 실행하기
sudo systemctl enable --now nginx





클라이언트가 http로 접근하려면 웹서버가 구축되어야 한다.



#nginx 설정하기
vi /etc/nginx/conf.d/mirror.conf

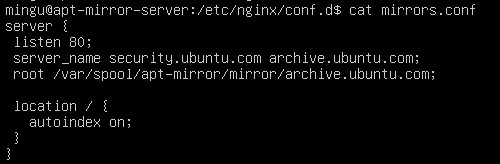

security.ubuntu.com, archive.ubuntu.com



# nginx 재실행하기
sudo systemctl restart nginx

# nginx 상태확인
sudo systemctl status nginx







DNS 서버 구축하기



# bind9 설치하기
sudo apt install bind9





# ubuntu.com zone 등록하기
vi /etc/bind/named.conf.default-zones

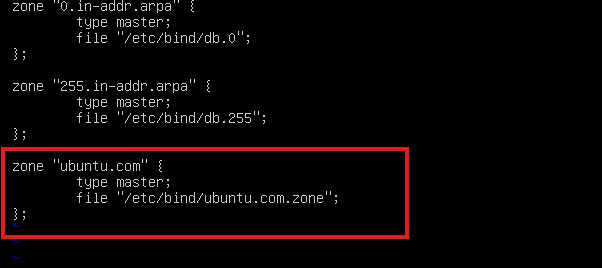

named.conf.default-zones 파일에 ubuntu.com 도메인 존을 등록한다.



# ubuntu.com 도메인 존 생성하기
vi ubuntu.com.zone

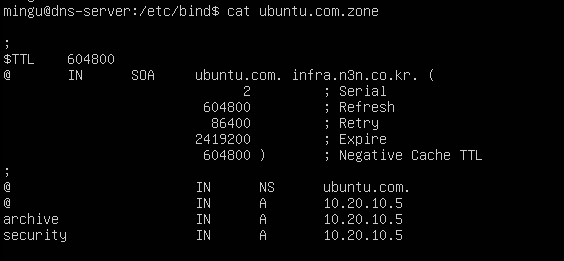

 ubuntu.com 도메인 존을 생성한다. ( 디폴트로 등록된 도메인 존을 복사해서 수정하면 된다. )



#bind9 재실행하기
sudo systemctl restart bind9











네트워크 설정하기





코어스위치

conf t

# VLAN10 out ACL 룰 생성
ip access-list extended VLAN10-OUT
11 permit udp 10.10.150.10 0.0.0.0 eq 53 10.10.10.0 0.0.0.255  # DNS UDP 응답 허용
12 permit tcp 10.10.150.10 0.0.0.0 eq 53 10.10.10.0 0.0.0.255  # DNS TCP 응답 허용
13 permit tcp 10.20.10.5 0.0.0.0 eq 80 10.10.10.0 0.0.0.255    # APT Mirror HTTP 응답 허용
100 deny ip any any # 나머지 모두 거부

# VLAN150(관리망) out ACL 룰 생성
ip access-list extended VLAN150-OUT
11 permit udp 10.10.0.0 0.0.255.255 10.10.150.10 0.0.0.0 eq 53 # DNS UDP 요청 허용
12 permit tcp 10.10.0.0 0.0.255.255 10.10.150.10 0.0.0.0 eq 53 # DNS TCP 요청 허용
100 deny ip any any # 나머지 모두 거부

# VLAN10 out 설정
int f0/1.10
ip access-group VLAN10-OUT out

# VLAN150 out 설정
int f0/1.150
ip access-group VLAN150-OUT out





방화벽

conf t

# DMZ망 OUT ACL 룰 생성
ip access-list extended DMZ-OUT
11 permit udp 8.8.8.8 0.0.0.0 eq 53 10.20.10.0 0.0.0.255  # 외부 DNS UDP 응답 허용
12 permit tcp 8.8.8.8 0.0.0.0 eq 53 10.20.10.0 0.0.0.255  # 외부 DNS TCP 응답 허용
13 permit tcp 10.10.0.0 0.0.255.255 10.20.10.5 0.0.0.0 eq 80 # 내부 트래픽 HTTP 요청 허용
90 permit tcp any eq 80  10.20.10.0 0.0.0.255  # 외부 HTTP 응답 허용
91 permit tcp any eq 443 10.20.10.0 0.0.0.255  # 외부 HTTPS 응답 허용
100 deny ip any any  # 나머지 모두 거부

# 내부망 OUT ACL 룰 생성
ip access-list extended Internal-OUT
10 permit tcp 10.20.10.5 0.0.0.0 eq 80  10.10.0.0 0.0.255.255 # APT Mirror HTTP 응답 허용
100 deny ip any any # 나머지 모두 거부

# DMZ망 인터페이스 룰 설정
int f1/0
ip access-group DMZ-OUT out

# 내부망 인터페이스 룰 설정
int f0/1
ip access-group Internal-OUT out









테스트하기



우분투서버에 DNS 설정하기

/etc/netplan/00-installer-config.yaml

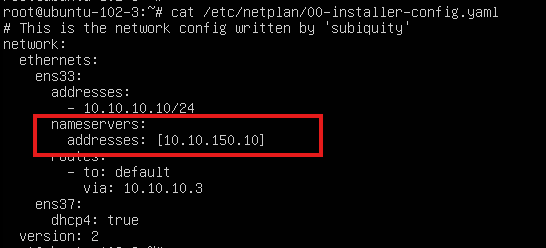

우분투 서버는 DNS 서버만 설정하면 된다. /etc/apt/source.list를 확인하면  security.ubuntu.com, archive.ubuntu.com 도메인을 바라본다. security.ubuntu.com와 archive.ubuntu.com 도메인을 적절한 IP로 변환해줄 DNS 서버의 ip를 netplan 설정에 넣어준다.



sudo apt-get update

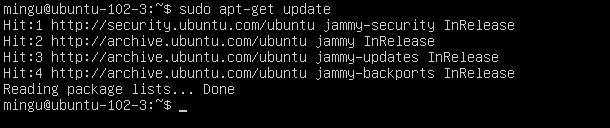

apt update가 정상적으로 이루어짐을 확인할 수 있다.
